Nueva edición de la sección “Aerogenerador del mes”, escrita en cooperación con Pablo Carazo, colaborador de Windtechs. Para el que no la conozca, Windtechs es una consultora y Market Intelligence especializado en tecnología de aerogeneradores.
Cada mes, Pablo y yo os vamos a traer el análisis de uno de los principales aerogeneradores disponibles en el mercado, tanto onshore como offshore.
Windletter es una publicación apoyada por su comunidad de lectores. Si disfrutas el contenido y quieres formar parte de esta comunidad, puedes suscribirte de forma gratuita o unirte a Windletter Community para acceder a contenidos y ventajas exclusivas.
Siemens Gamesa SG 7.0-170
La SG 7.0-170 es la apuesta de Siemens Gamesa en el segmento onshore de gran rotor y, al mismo tiempo, el regreso al mercado de la plataforma más vendida y más problemática de la historia reciente del OEM.
Este modelo es, en lo esencial, el heredero de la conocida plataforma SG5.X, que en su lanzamiento allá por la edición de WindEurope de 2019 se presentó con dos variantes: SG 5.8-170 y SG 5.8-155. Después, con el tiempo, ambas máquinas evolucionaron hasta los 6,6 MW, antes de ser retiradas del mercado por problemas de calidad.
Con un rotor de 170 metros y una potencia de hasta 7,0 MW, está diseñada para emplazamientos de viento medio y alto. La envolvente aerodinámica es la misma que la SG 6.6-170 original, pero con un rediseño profundo en dos de los componentes que fallaron de forma masiva en la flota anterior según se ha podido saber en prensa: palas y rodamientos principales.

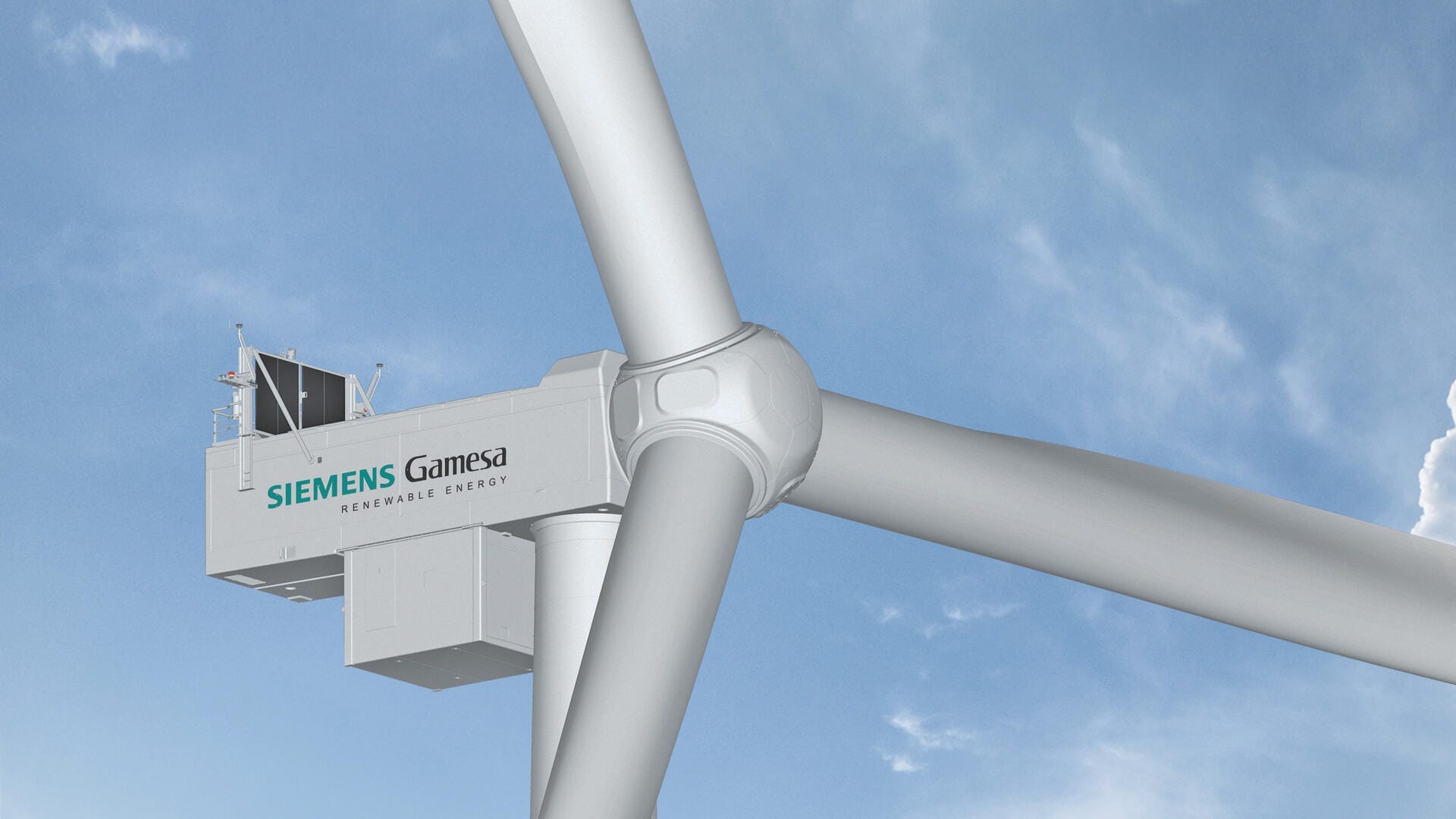

Además, el housing del transformador (la característica “panza” bajo nacelle) es ahora más grande, y aparece un radiador sobre nacelle que la máquina original no llevaba, lo que apunta a una revisión del sistema de refrigeración.
La potencia de 7 MW no es realmente nueva. Se presentó como aumento de potencia de la 6.6-170 en septiembre de 2022, antes de que aflorasen los problemas de fiabilidad.
Tras la retirada del mercado en junio de 2023 y dos años de trabajo de rediseño, Siemens Gamesa ha aprovechado para hacer un rebranding de la nomenclatura SG5.X y rebautizar la máquina como SG7.0-170. La versión con rotor de 155 metros ha desaparecido del portfolio.
Lo cierto es que el rotor 170 fue el rotor onshore más grande del mercado occidental cuando se presentó, pero ahora se ha quedado por detrás de Nordex (175), Enercon (175) y Vestas (172) y solo por delante de GE (164).
Hemos comentado el contexto del relanzamiento de la SG7.0-170 en Windletter #119 y los primeros pedidos en Windletter #125.
Especificaciones principales
Potencia nominal: 7 MW (con modos flexibles).
Rotor / Área de barrido: 170 m / 22.697 m²
Densidad de potencia: 308 W/m² (a 7 MW)
Alturas de buje:
Acero tubular: 110,5 y 115 m
Híbrida homigón-acero: 135, 155, 165 y 185 m
Site-specific bajo demanda
Drivetrain: High speed con multiplicadora y generador doblemente alimentado (DFIG)
Clase IEC 61400-1: Clase IIA / S
Cut-in / Cut-out: 3,0 - 25 m/s
Ruido: 106,5 dB
Vida útil de diseño: 25 años
Variantes climáticas: se desconoce, aunque todo apunta a que habrá variantes cold climate para el norte de Europa
Certificación: fuentes de la industria apuntan a un Provisional Type Certificate de la plataforma rediseñada previsto para 2027
Arquitectura y diseño
Drivetrain:
Eje principal de fundición, soportado en dos rodamientos principales de rodillos cónicos (TRB) precargados engrasados, en la conocida configuración de 4-point suspensión (1 punto de apoyo por rodamiento y los brazos de par de la multiplicadora).
Multiplicadora: de alta velocidad, de tres etapas planetarias (dos planetarias y una de engranajes paralelos).
Sistema eléctrico:
Generador DFIG (doblemente alimentado) de rotor bobinado, refrigerado por aire.
Convertidor parcial back-to-back en nacelle, con dos VSC compartiendo DC-link.
Transformador en compartimento bajo nacelle, una solución solo adoptada por SGRE y que da a la máquina una silueta muy reconocible en campo.
Celda de media tensión en ground.
Pitch: hidráulico, un cilindro por pala.
Yaw: 7-8 motorreductores eléctricos planetarios. Corona externa dentada con cojinete de fricción, montada sobre bedframe de fundición que conecta el drivetrain con la torre.
Pala:
83,3 m de longitud
Fabricada en fibra de vidrio con viga principal (sparcap) de carbono pultruido. Almas en sándwich epoxi-fibra de vidrio con núcleo de balsa y espuma. Perfiles aerodinámicos propios de SGRE.
Rodamiento de pitch de bolas de doble hilera con 4 puntos de contacto en raíz de pala.
Nacelle:
Estructura portante (bedframe) de fundición que transmite las cargas del rotor a la torre.
Estructura trasera (Backend) de vigas atornilladas y soldadas para soportar armarios eléctricos, sistema de refrigeración y generador.
Carenado en paneles laminados de fibra de vidrio reforzada.
Prototipos instalados
Los prototipos originales de la plataforma 5.X fueron una SG 6.6-155 en Alaiz (Navarra, España) y dos SG 6.6-170 en Høvsøre (Dinamarca), ambos en operación desde mediados de 2021.
Tras el rediseño, lo lógico es pensar que SGRE haya instalado (o vaya a instalar) un prototipo actualizado de la SG 7.0-170 antes del cierre de los primeros pedidos comerciales, aunque no he sido capaz de encontrar comunicación oficial al respecto.
Fabricación inhouse
Palas: Vagos (Portugal).
Nacelles: Ágreda (España) y China.
Multiplicadora: GET (Gamesa Energy Transmission / Gamesa Gearbox) (España).
Generador: SGRE mantiene la fabricación in-house bajo la marca Gamesa Induction, división que históricamente formó parte de Gamesa Electric y que ha quedado integrada en SGRE tras la venta del negocio de electrónica de potencia de Gamesa Electric a ABB.
Siemens Energy anunció en el Capital Markets Day de noviembre de 2025 una consolidación del footprint industrial onshore de SGRE, que pasará de las 10 plantas que tenía en 2023 a solo 4 en 2026. Buena parte de esa reducción muy probablemente viene de la venta de parte del negocio de Gamesa Electric.
Track record y pipeline comercial
La plataforma 5.X acumuló cerca de 5 GW en ventas desde su lanzamiento en 2019 hasta su retirada en junio de 2023. Los países nórdicos concentraron buena parte de la demanda, con unos 3,5 GW, liderados por Suecia y Finlandia. Brasil sumó al menos 777 MW, y el resto se repartió en contratos más pequeños en Canadá, Escocia, Alemania o España (entre estos últimos, el cluster El Cerrato de Repsol y el parque Iglesias de Iberdrola).
Ya bajo el nombre SG 7.0-170, los dos primeros pedidos confirmados se han producido en Alemania:
Sendenhorst (Renania del Norte-Westfalia): 6 turbinas, 42 MW. Cliente: Stadtwerke Münster. Anunciado el 9 de febrero de 2026.
Niederndodeleben: 3 turbinas, 21 MW. Cliente: GETEC green energy GmbH. Anunciado el 23 de febrero de 2026.
Vinod Philip, CEO de Siemens Gamesa, mencionó en el Capital Markets Day de Siemens Energy que “varios más” podrían materializarse en los próximos meses, aunque a fecha de cierre de este artículo no hay más pedidos públicos.
Todo apunta que Alemania será un mercado foco para la plataforma.
Competidores
Envision EN-171182/8.X
Goldwind GWH175-7.8 MW / GWH170-7.2 MW
Fuentes y enlaces
Nota de prensa lanzamiento de la variante 7.0 MW (octubre 2022). Curiosamente, no hay ninguna nota de prensa que anuncie la nueva SG7.0-170 como tal.
Imágenes en wind-turbine-models.com, correspondientes al modelo SG5.X.
Para una due diligence completa de esta plataforma, contacta con Windtechs.

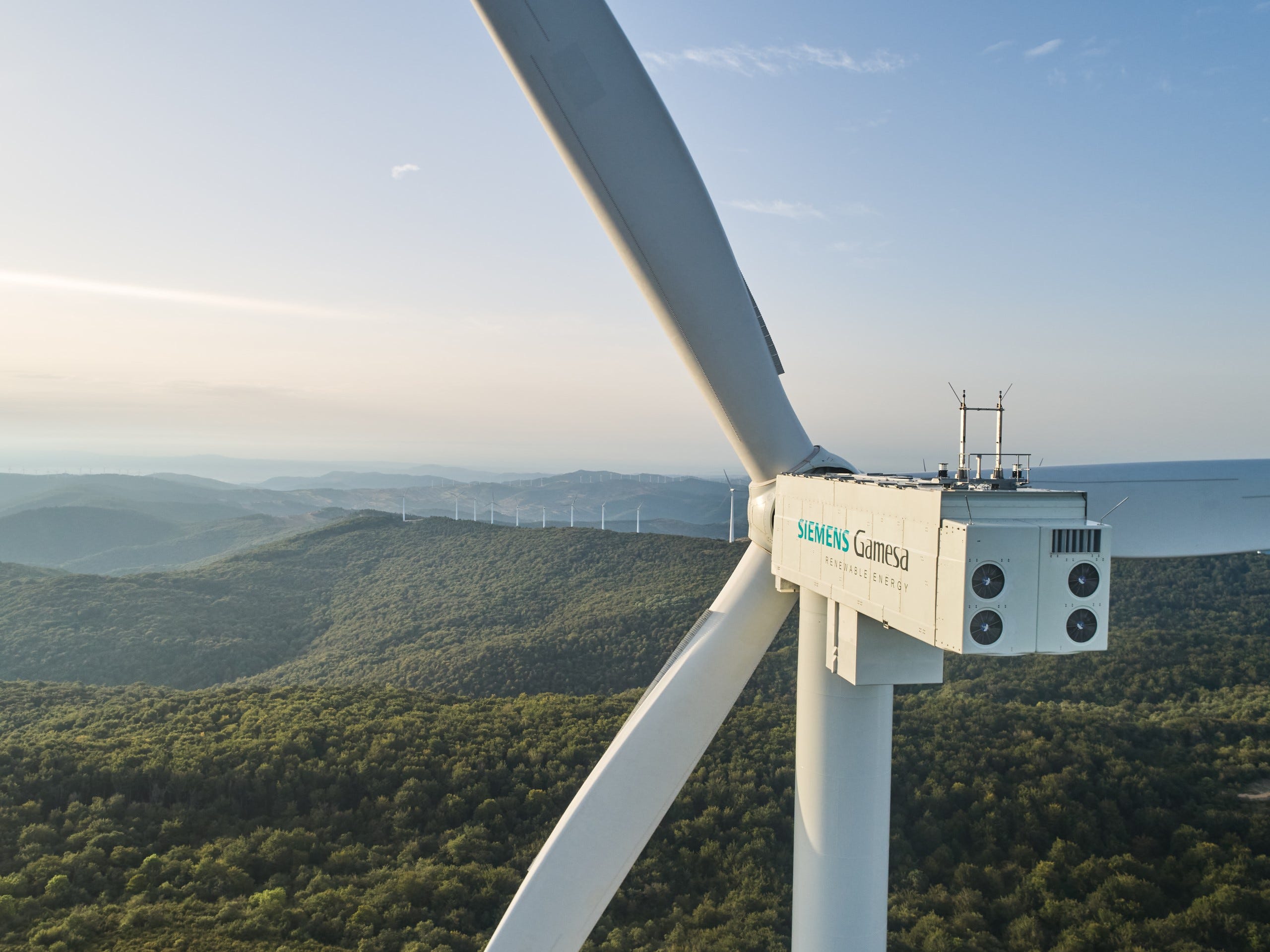

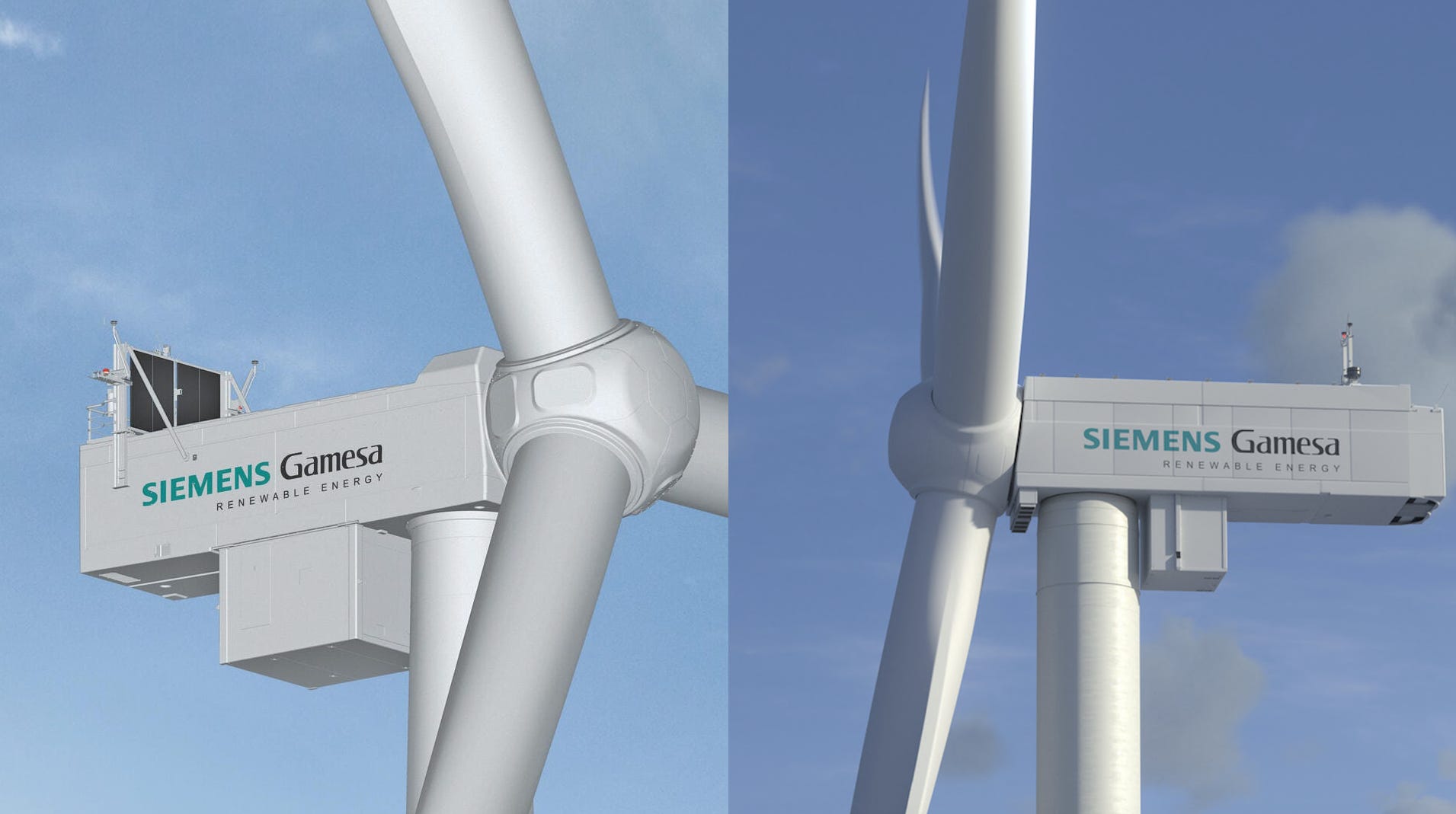

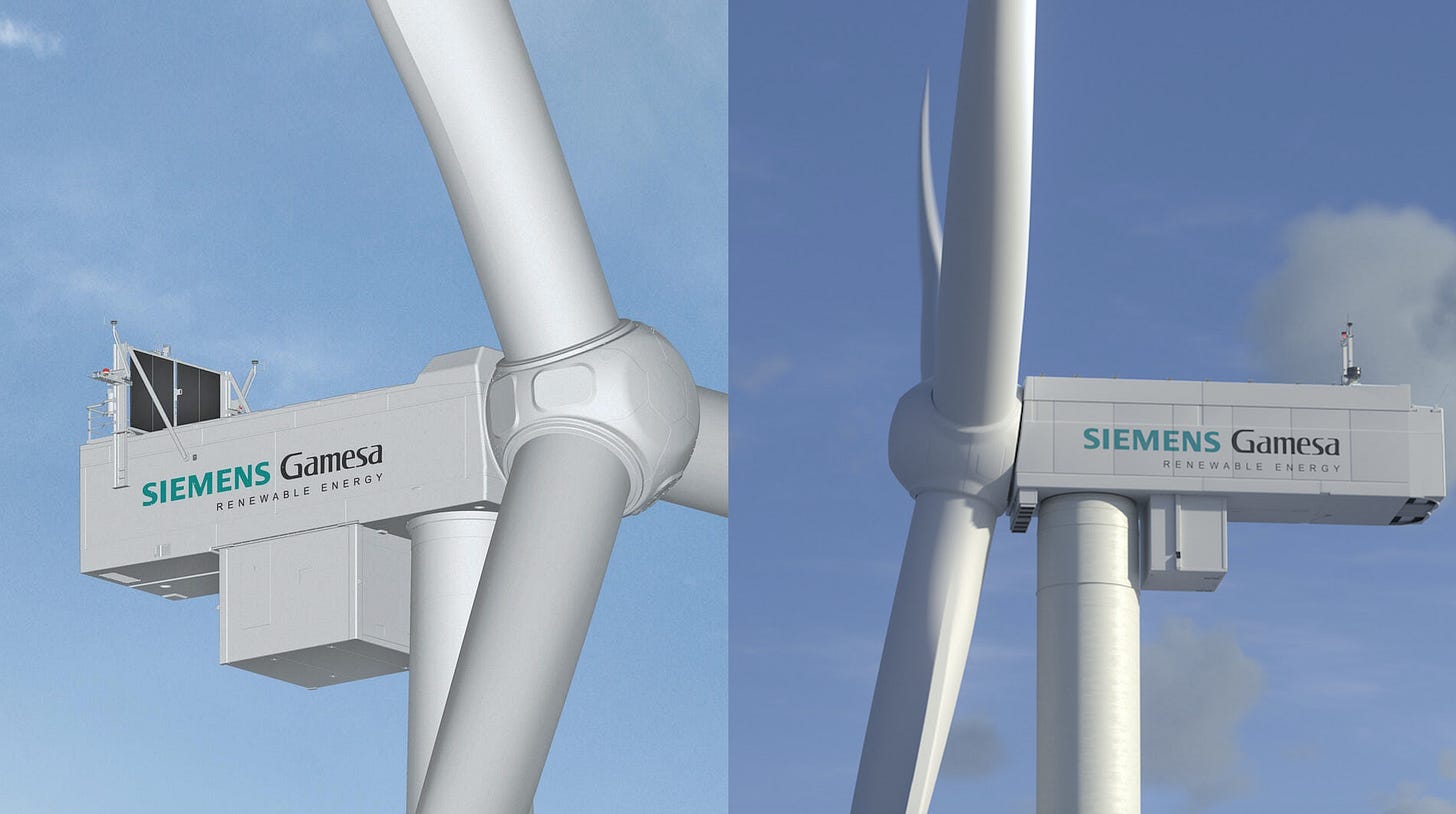

Imágenes de la SG5.X con los rotores 155 y 170 (no hay disponibles imágenes reales de la SG7.0-170.
